已知裝盒機的更高生產能力是60盒/min，假設工人不低于10min放一次紙盒坯，因此紙盒倉所容納紙盒坯的數量至少為600個。經測定紙盒坯的厚度為0.94mm，那么600個紙盒坯堆疊的厚度為564mm，因此紙盒倉紙盒擋板的實際高度應該大于564mm，邁特凱裝盒機選用紙盒擋板高度為600mm。進一步為了讓紙盒倉適合存放多種規格的紙盒，紙盒倉需要設計成可沿紙盒長度方向和紙盒寬度方向調節。

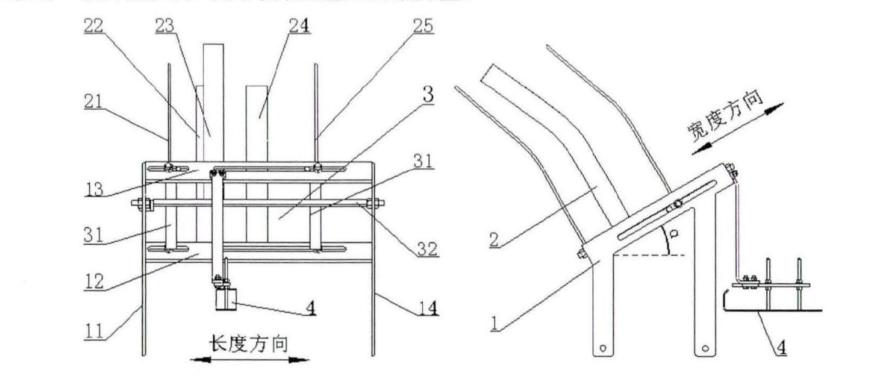

    如圖1所示，裝盒機紙盒倉包括由多個導向板圍接而成的紙盒倉框架和由多個擋板圍接形成紙盒坯限位框。紙盒倉框架上設有用于調節紙盒倉出盒口大小的調節機構，調節機構由長度調節支撐桿和寬度調節桿組成。多個紙盒擋板垂直設置在調節機構和導向板上：擋板和第五擋板都垂直設置于長度調節支撐桿上；第三擋板垂直設置在寬度調節桿上：第二擋板和第四擋板則垂直設置在第二導向板上。紙盒倉框架上呈相對設置的四個導向板上都分別開有長孔。紙盒倉框架呈傾斜設置，傾斜角與擺桿擺角有關，其傾斜角度α=30°。在紙盒倉框架的傾斜上端豎直設有一預開盒機構，用于實現紙盒坯的預開盒。

    1、沿紙盒長度方向調節

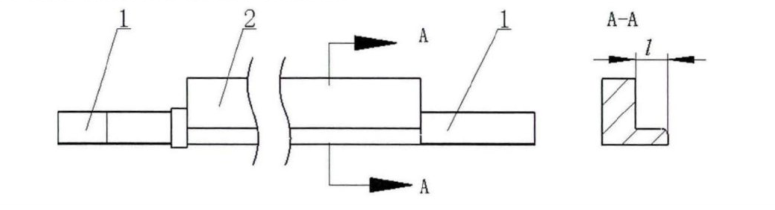

長度調節支撐桿平行設置兩根，其兩端分別設置一段螺桿，如圖2示。長度調節支撐桿與紙盒倉框架的寬度方向平行且垂直于第二導向板和第三導向板，兩端螺桿可在第二導向板和第三導向板的長孔內滑移。因此同時調節兩根長度調節支撐桿在長孔中的位置就可以實現出盒口沿紙盒長度方向調節，使紙盒倉出盒口正對真空吸盤中心。當出盒口的大小調節好后，通過螺母將長度調節支撐桿固定在兩導向板上。

    ⒉、沿紙盒寬度方向調節

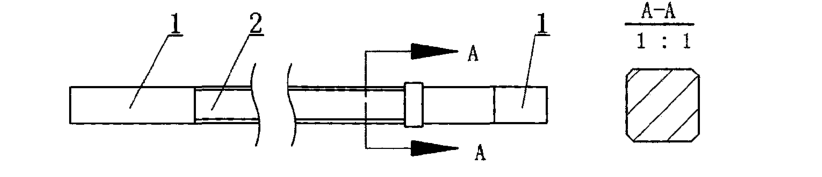

    調節機構還包括一寬度調節桿，寬度調節桿與長度調節支撐桿呈垂直設置，兩端分別設置一段螺桿，如圖3所示。兩端螺桿可在導向板和第四導向板的長孔內滑移，因此通過調節寬度調節桿在長孔中的位置就可以實現出盒口沿紙盒寬度方向調節。當出盒口的大小調節好后，通過螺母將寬度調節桿固定在兩導向板上。

    綜上所述，邁特凱裝盒機紙盒倉具有結構簡單、制造成本低，能根據不同尺寸的紙盒對紙盒倉出盒口的長度和寬度進行快速調節。同時紙盒坯限位框的大小與出盒口大小保持一致調節，便于對不同尺寸的紙盒坯進行限位。調節方式簡單，成本低，操作方便，以滿足各種規格紙盒坯的存放，通用性好。
