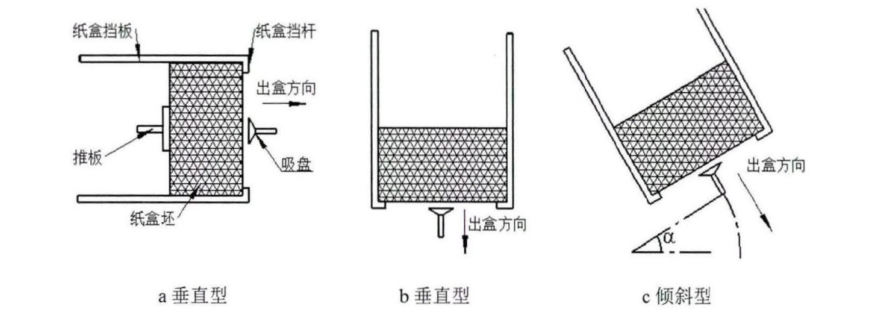

自動裝盒機紙盒倉主要有三種結構形式：水平型、垂直型和傾斜型，具體結構示意圖，如圖下圖所示。

    （1）水平型

    如圖所示，紙盒倉水平放置，紙盒豎直存放，吸盤將紙盒沿水平方向吸出，待紙盒坯開盒成型后，吸盤再作90°旋轉運動，為紙盒繼續向前水平輸送留出空間，便于后續裝盒。這種紙盒倉的后方還設有推板，推動紙盒前進，保持紙盒始終處于垂直和壓縮狀態，保證紙盒能連續供給。但這種紙盒倉的吸盤運動方式和整體結構都較復雜，所占空間相對較大。

    （2）垂直型

    如圖所示，紙盒倉垂直放置，紙盒水平存放，吸盤吸取紙盒時只作垂直運動?？梢娺@種紙盒倉的吸盤運動方式簡單，紙盒倉結構緊湊。但如果紙盒坯存放量過多，下面的紙盒坯在上面紙盒坯的重力作用下向下“凸起”，出盒口處的支撐擋桿不能提供足夠的支撐力來抑制紙盒坯變形，紙盒坯就會從出盒口漏出，所以這種紙盒倉的紙盒坯儲存量有限，需要工人頻繁添加紙盒坯。

    （3）傾斜型

    如圖所示，紙盒倉與水平面呈一定角度α放置，紙盒坯傾斜存放，紙盒坯被吸盤吸取后隨擺桿作一定角度的擺動。從受力角度分析，紙盒倉中紙盒坯的重力可以分解為兩個方向的力:一個是垂直于紙盒倉紙盒擋板的壓力，另一個是垂直于紙盒倉下方擋桿的壓力，因此紙盒擋板和擋桿所受的力都相對較小，對紙盒倉材料強度的要求較低。同時也可以實現紙盒的自動進給補料。

    綜合考慮紙盒倉結構和吸盤的運動方式的復雜程度、紙盒倉的擋板和擋桿的受力情況以及生產效率，優先選用傾斜型的紙盒倉作為全自動熱熔膠裝盒機的供料倉。紙盒倉的傾斜角度為α，傾斜角與擺桿擺角有關，由上一節取盒位置坐標參數計算可知，紙盒倉傾斜的角度α=30°。
