在藥品、食品等加工領域，傳統制作方法中，常常需要通過人手的接觸才能實現藥品等包裝工序過程，此種方式的操作，降低了衛生安全性。同時，人手操作亦存在效率低下的缺陷。因此人們設計了出了一種裝盒機，將藥板和說明書自動裝入折疊紙盒中，并完成蓋盒動作。

    這種裝盒機的進料一般分為三個入口：說明書入口、藥板入口和包裝盒入口。從包裝盒進料到最后包裝成型的整個過程大致可分成四個階段﹔下盒、打開、裝填、盒蓋。但是現有的裝盒機的位移傳感模塊通常采用光纖傳感技術，成本較高。另外，現有的裝盒機體積較大、結構較不緊湊﹔采用顯示器和按鍵組合的人機界面，按鍵占用面積大。

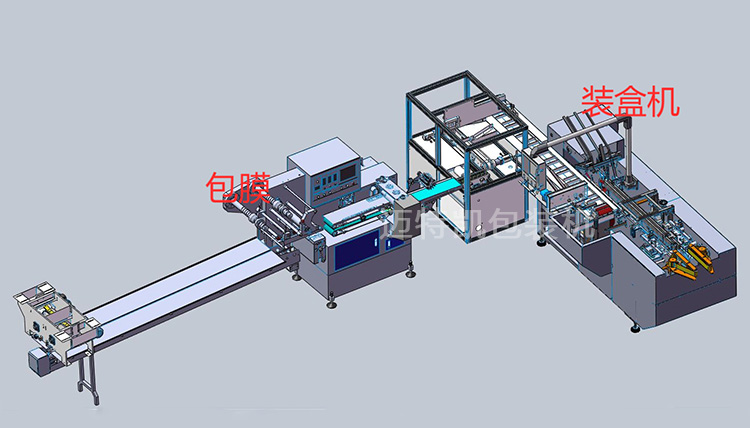

    邁特凱包裝機研發生產的藥板自動裝盒機配有藥板輸送機構、說明書輸送機構和包裝盒輸送機構，采用主動式紅外傳感器分別感應經過主動式紅外傳感器的藥板、說明書和包裝盒，并將相關位置信息發送給控制系統，控制系統可的獲得藥板、說明書和包裝盒的相關位置信息，從而控制整個系統的有序工作。采用主動式紅外傳感器獲得相關位置信息，結構簡單、節省成本。

    藥板輸送機構的輸送導軌傾斜式設置在機架上，藥板輸送機構為一傾斜式輸送機構。藥板通常采用較柔軟材質制成，假如動力系統的作用力過強，容易導致藥板產生變形，并且采用傾斜式設計，可使藥板在動力系統和重力的雙重作用下，緩慢下滑到下一機構處，以便填裝。

    紅外發射模塊包括一紅外發光元件，紅外發光元件的電源輸入端連接一電流控制模塊。紅外發光元件發出的紅外線會被其前方任何障礙物反射，為了避免被藥板、說明書或包裝盒外的其它物品反射，藥板自動裝盒機可通過電流控制模塊控制紅外發光元件的回路中的電流，來調整主動式紅外傳感器的感應距離。

    電流控制模塊的控制端連接一用以調節電流大小的手動旋鈕，手動旋鈕設置在機架上。使用者可通過手動的方式調整主動式紅外傳感器的感應距離。

    顯示器的顯示屏采用觸摸屏。觸摸屏可以采用一紅外線觸摸屏，也可以采用一電阻式觸摸屏。以便更好的進行人機交互，且不占用空間，節省了鍵盤空間。

    由于采用上述技術方案，邁特凱藥板自動裝盒機檢測藥板、說明書或包裝盒的位置更，人機交互更簡便，具有結構簡單、成本低、生產效率高等顯著優點。
