牙膏自動裝盒機是指將牙膏盒從牙膏盒堆放架上取下，并且通過裝置和機構的運動打開，然后在驅動源的驅動下推入牙膏盒完成裝填，最后用機構將牙膏盒兩側的紙舌折起完成封口的機器設備。其主要機構包括開盒機構、裝填機構和封盒機構。其中傳送帶應作為傳動機構驅動牙膏盒的運動。三個步驟以及驅動它們的機構解釋如下：

    1、開盒動作：在傳送帶上，牙膏盒被固定在與其大小相稱的槽中，在擋塊的阻攔作用下，牙膏盒完全打開，可供裝填步驟的實施。

    2、裝填動作：牙膏的裝填可由間歇運動的推塊或者間歇運動的氣缸加推桿做往復運動完成，也可使用裝填專用機械臂進行裝填。

    3、封盒動作：封盒動作包括折起牙膏盒的小舌和推入牙膏盒的大舌以完成封蓋。兩側的牙膏盒小舌可用固定的擋塊擠壓折起，牙膏盒大舌的推入則由推塊的間歇運動完成。

    經過以上對于牙膏自動裝盒機工藝流程的分析，其中核心部分是開盒動作和裝填動作。因此牙膏自動裝盒機應具有以下功能：

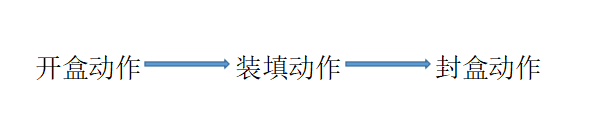

    傳送帶實現間歇運動以達到牙膏盒的開盒動作從而滿足裝填動作，裝填機構的間歇運動或往復運動以確保牙膏的正常填入，封盒機構確保牙膏盒的紙盒關閉動作的正常實施。下面為本設備的簡化工作流程圖：
